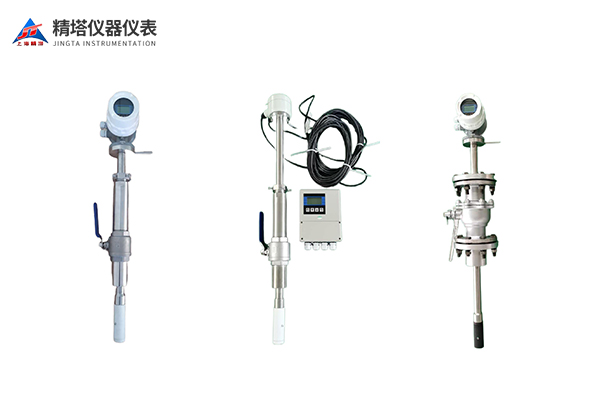

JT系列電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量。

廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量。

· 測量介質： 污水、自來水、強酸強堿、泥漿、礦漿等導電液體

· 量程范圍： 0.1-15m/s

· 輸出信號： 4～20mA、脈沖/頻率

· 精度等級： 0.5級、1.0級

· 介質溫度： -20～+160℃

· 防爆等級： ExdiaⅡ CT6 Gb

· 防護等級： IP65，IP67，特殊訂制最高可達IP68

電磁流量計利用法拉第電磁感應原理來測量液體流量。當導電的液體通過電磁流量計時，流體中的電流會在磁場的作用下產生一個電壓信號。根據法拉第電磁感應定律，該電壓信號與液體的流速成正比。通過測量電壓信號的大小，可以準確計算出液體的流量。

電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。

當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。

公式中：

K-與磁場分布及軸向長度有關的系數 B-磁感應強度

V-導電液體平均流速 D-電極間距(測量管內直徑)

產品特點：

● 測量不受流體密度、粘度、溫度、壓力和電率變化的影響;

● 測量管內無阻流部件，無壓損，直管段要求低，對漿液測量有獨特的適應性。

● 公稱通徑DN6-DN3000覆蓋范圍寬，襯里和電極有多種選擇，能適用多種測量介質，具有良好的耐腐蝕性和耐磨損性;

● 轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小;

● 轉換器采用32位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1，可以根據用戶實際需要在線修改量程;

● 高清晰度背光LCD顯示，中英文菜單操作可選，使用方便，操作簡單，易學易懂;

● 具有RS485-MODBUS、RS232、Hart和Profibus等數字通訊信號輸出(選配);

● 具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能;

● 采用SMD器件和表面安裝(SMT)技術，電路可靠性高;

● 紅外手操器操作，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配);

● 內部有三個計量器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄掉電時間(選配);

● 可用于相應的防爆場合；

技術參數：

執行標準公稱通經（mm）（特殊規格可定制） 電磁流量計（JB/T9248-2015）

管道式四氟襯里：DN15-DN2000

管道式橡膠襯里：DN65-DN3000

管道式F46襯里：DN4-DN600

流動方向 正，反，凈流量

量程比 150:1

重復性誤差 測量值的±0.2%

精度等級 0.5級，1.0級

襯里耐溫 常規橡膠襯里：-20～+60℃

高溫硅氟襯里：-20～+150℃

聚四氟乙烯襯里：-20～+120℃

F46/PFA襯里：-20～+180℃

額定工作壓力（高壓可定制） DN6～DN50≤4.0MPa

DN65～DN300≤1.6MPa

DN350～DN1000≤1.0MPa

DN1200～DN3000≤0.6MPa

流速范圍 0.1-15m/s

電導率范圍 ≥20μs/cm

信號輸出 4～20mA，脈沖/頻率

通訊輸出 RS485-MODBUS、RS232、Hart、Profibus，GPRS

供電電源 220VAC或24VDC

要求直管段長度 上游≥5DN，下游≥3DN

連接方式（其他可特定） 流量計與配管之間采用法蘭連接

防護等級 IP65，IP67，特殊訂制最高可達IP68

環境溫度 -25～+60℃

相對濕度 5%～95%

消耗總功率 小于15W
